In caso di: frane e aree instabili; ammassi rocciosi e pareti instabili; gallerie e opere sotterranee; diaframmi e muri di contenimento; dighe in terra e in calcestruzzo; pali di fondazione; consigliamo l’utilizzo di Sonde fisse di profondità OG310F.

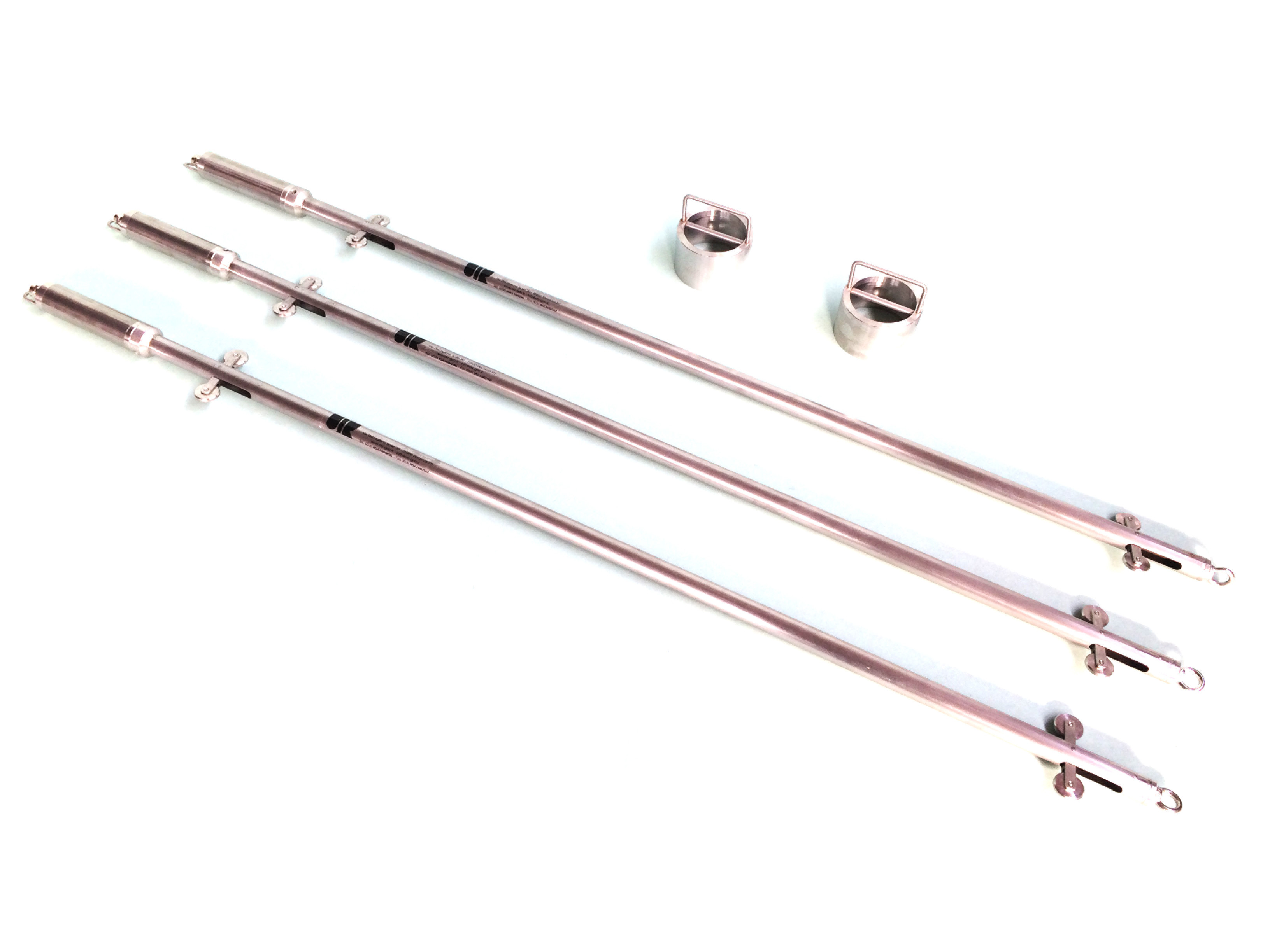

Esse sono costituite da un carrello in acciaio Inox al quale poggiano due coppie di rotelle opposte e basculanti; che ne permettono l’inserimento e orientazione all’interno della tubatura.

Per convenzione OTR procede individuando come guida 1 quella corrispondente alla massima pendenza verso valle. A questo punto viene annotato l’azimuth che intercorre fra il nord e la scanalatura selezionata e viene inserita la sonda orientata con la ruota alta nella guida prestabilita, all’altezza preventivata.

I sensori della sonda, lungo l’asse y delle ruote e l’asse x perpendicolare alle stesse, sono di tipo MEMS sigillati in resina. Questo processo li rende impermeabili, più resistenti ad alte pressioni e ne incrementa la resistenza agli urti - nel caso la sonda venisse spostata da un tubo ad un altro.

Il fondo scala di misurazione può essere ± 15° o ± 30° per garantire risoluzioni e sensibilità adeguate alla misura.

Sta al cliente, dopo un’attenta valutazione e consulenza tecnico-commerciale, preferire una misurazione manuale, con centralina, o automatica, con datalogger a bocca di foro. Nel caso di misurazioni automatiche, il datalogger sarà associato al software OTRMonitoring che permetterà al utente di gestire le misure in tempo reale; con relativa attivazione di soglie di alert.

Come avviene l’installazione?

Dopo aver verificato le quote di posa delle sonde fisse, con sonda inclinometrica removibile, si procede a fissare gli inclinometri fissi alla testa di sospensione con un cordino d’acciaio, fornito su richiesta da OTR.

Quest’ultimo verrà avvolto all’anello terminale del inclinometro e alla barra trasversale di sospensione appartenente alla testa.

Il cavo metallico che viene avvolto dovrà avere lunghezza: pari alla quota di posa più 20cm; il margine appena citato servirà per l’avvolgimento del cavetto all’anello in coda alla sonda e verrà fissato con un morsetto di bloccaggio.

Una volta avvenuto il fissaggio si svolgerà il cavo elettrico, saldamente nastrato al cordino d‘acciaio ad intervalli di 1 o 2m, facendolo passare al di sopra della testa di sospensione per i successivi cablaggi.

A questo punto viene calata la sonda con la ruota alta nella guida 1 all’altezza prescelta e la procedura viene ripetuta finché tutte le sonde non sono state posizionate alla loro quota.

Ovviamente a priori viene verificato il funzionamento dei sensori imponendo le sonde in tubature ad inclinazioni note dal costruttore.

Le prime misurazioni vengono verificate con una centralina.

Nel caso venissero rimossi gli inclinometri, per qualunque motivo, si ricordi di effettuare le misure prima e dopo il posizionamento delle sonde; per una corretta elaborazione dei dati.
