In caso di misurazioni: sotto piede di centine, tra due elementi di una centina, per la misura dello stato di carico dei puntoni e di carico durante le prove di collaudo su palo di fondazione; OTR consiglia l’utilizzo di celle di carico ad olio per centina.

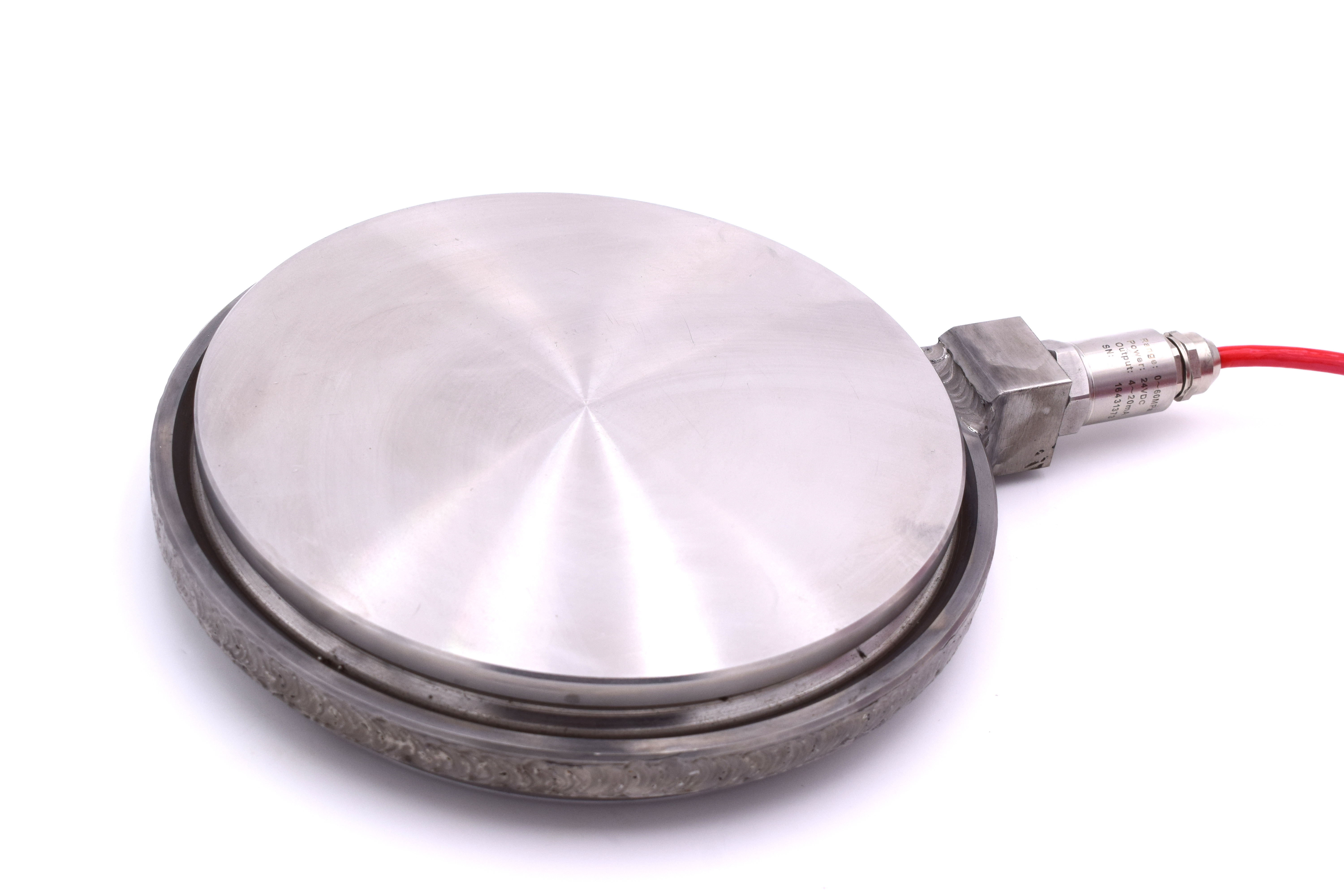

La cella di carico è costituita da due piastre circolari in acciaio INOX saldate lungo tutta la circonferenza. L’intercapedine che si forma viene saturato con olio disareato che garantisce buone prestazioni termiche e sensibilità anche a bassi carichi.

Lo strumento è formato completamente d’acciaio INOX a tenuta IP68 ed è per queste caratteristiche molto affidabile. La cella di carico è anche pensata per la parziale compensazione di carichi eccentrici.

Per la corretta misura questa dev’essere installata con carico ortogonale all’appoggio, se richiesto, per un ottimale disposizione del carico. Le celle possono essere dotate di una piastra di distribuzione.

Come avviene l’installazione?

 Per l’installazione in galleria: pulire la superficie di posa e realizzare una piastra di base avente dimensioni maggiori del diametro della cella.

Saldare sulla piastra di base dei punti di fissaggio di contenimento della cella e saldare sulla centina una piastra di distribuzione di spessore opportuno con dimensioni superiori allo strumento.

Posizionare la cella ad olio sulla piastra di base centrandola ai punti di fissaggio di contenimento e fissare la piastra di distribuzione alla tecnologia.

Ricordarsi di proteggere il cavo elettrico.
