In caso di pressioni di contatto: tra diaframma, muri di sostegno e terreno; all’interno di un rilevato o una diga; pressioni sotto fondazioni, pile, spalle e viadotti; OTR consiglia l’utilizzo delle celle di pressione da terreno OG120.

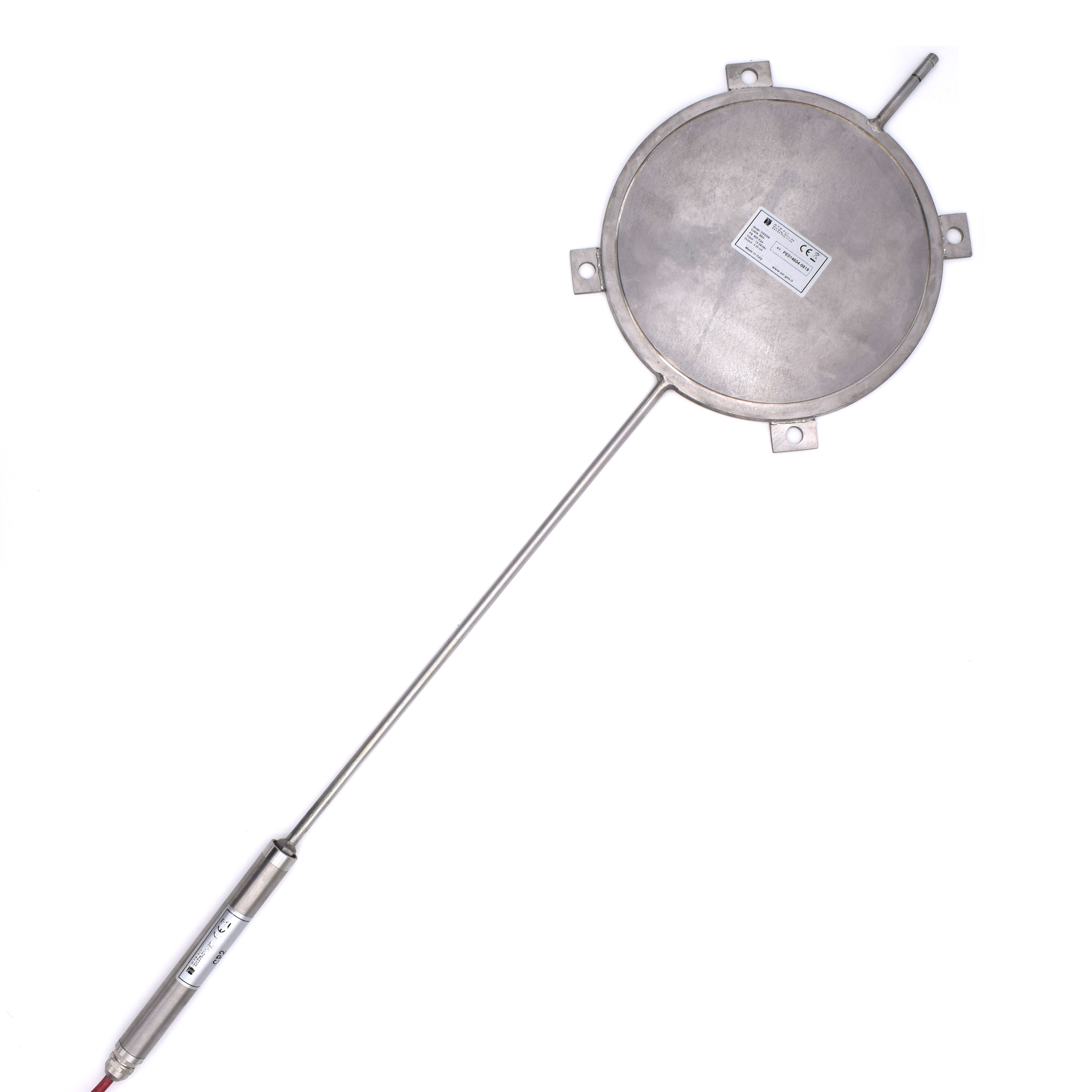

Le celle di pressione totale sono costituite da due membrane in acciaio sagomate e saldate, connesse ad un trasduttore di pressione attraverso un tubo in acciaio. La cella è estremamente robusta e presenta una superficie di appoggio piana di 314cm² su entrambi i lati. Lo strumento è interamente in acciaio inox IP68, completamente saturato di olio de-areato per buone prestazioni termiche ed una buona sensibilità anche a basse pressioni. La cella e il tubo di raccordo in acciaio sono saturati a vuoto con olio disareato. Il trasduttore ha una robusta e spessa protezione esterna in acciaio ed è collegato direttamente alla cella di pressione.

Come avviene l’installazione?

Per installare la cella conviene compattare il terreno su cui viene appoggiata e ricoprire lo strumento con 50-100mm di sabbia uniformata e compattata. Se ci trovassimo su un terreno no uniforme, formare una base di 50-100mm di sabbia compatta e poi, dopo aver appoggiato lo strumento, procedere ricoprendolo con un altro strato di sabbia compatta (50-100mm).

Levigare le asperità del piano d’appoggio e creare una superficie liscia utilizzando la malta. Appoggiare il lato non sensibile della cella a piano d’appoggio preparato e utilizzare per il fissaggio iniziale 4 supporti laterali forati. Concludere ricoprendo secondo le esigenze del cantiere.
