In caso di: movimenti associati a frane, fratture, ammassi rocciosi instabili, versanti di frana; OTR consiglia l’estensimetro a filo di superficie.

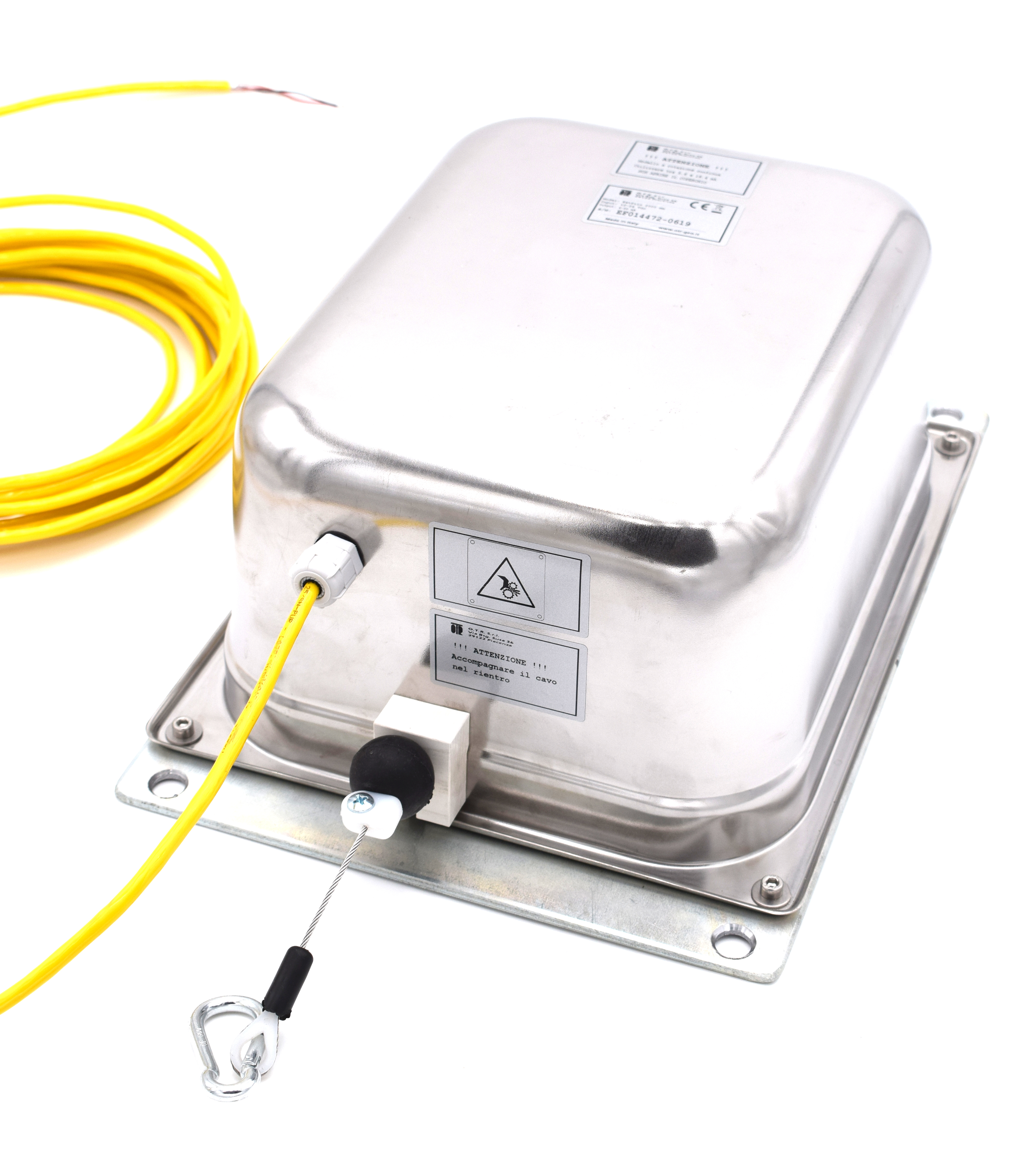

Lo strumento è costituito da un case in acciaio contenente una puleggia con sensore potenziometrico e tensionatore, avente 2m di corsa, fissato su 2m d’acciaio.

Nell’estremità di misura c’è un anello d’ancoraggio con tassello che viene teso, a tensione costante, fino alla distanza di ancoraggio, anche 30m, e imbullonato alla base di riferimento. Le componenti interne sono protette da una calotta in acciaio inox.

Come installarlo?

In presenza di materiale sciolto: realizzare due pozzetti –(50x50x50)cm- esterni ai punti estremi di misura. Spianare l’interno del pozzetto con calcestruzzo per l’appoggio. Nel caso di installazione su roccia utilizzare tasselli d’espansione per bloccare la scatola.

A cemento asciutto imbullonare i componenti dello strumento, collegare il cavo del tensionatore al riscontro e successivamente raccordare le estremità con un cavo da 1,5mm di diametro. Cablare il cavo elettrico per abilitare lo strumento alle letture. Ora regolare la tensione del filo e muoverlo per identificare il segno della misurazione e verificare il buon funzionamento dell’apparecchiatura. Compilare i valori misurati e proteggere il cavo dagli eventi atmosferici.
