In caso di: rivestimento definitivo gallerie, fondazioni dirette, diaframmi, platee, pali di fondazione, prove di carico su palo, strutture in acciaio, dighe, ponti e viadotti; OTR consiglia l’utilizzo delle barrette estensimetriche OG100.

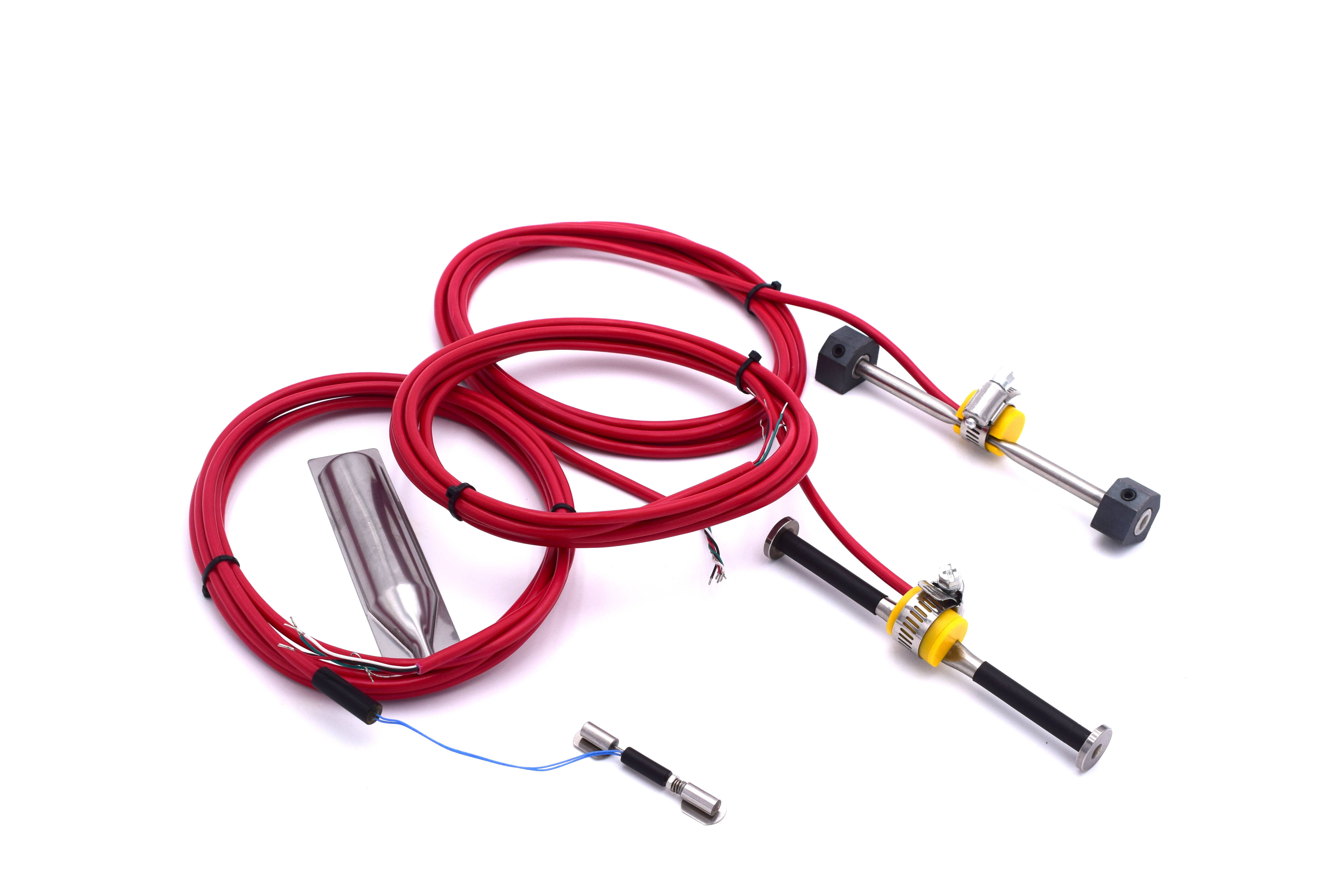

Ne esistono tre tipi diversi. Le Embedment type Strain Gauge: vengono pre-installate su supporti fissati con filo di ferro alle armature del palo da strumentare (OG100VW-E).

Le Weldable type Strain Gauge: vengono pre-installate tramite blocchetti di metallo saldati alla barra o alla struttura da monitorare e poi viene installata la corda vibrante (OG100VW-A).

I Miniestensimetri a corda vibrante Spot Weldable Strain Gauge: saldabili con mini puntatrice, trovano applicazione dove necessario  misurare lo stato tensionale dell’acciaio (OG100VW-S).

Come avviene l’installazione?

Per gli estensimetri da annegare, lo strumento si ingloba al getto di calcestruzzo; badando a non creare pressioni alle estremità dello stesso durante la procedura.

Nel caso di estensimetri da annegare sospesi fra due strutture, avvolgere allo strumento uno strato di gomma auto vulcanizzante a circa 3cm dall’elettromagnete e fissare l’estensimetro alla gabbia dell’armatura e infine annegare la struttura.

Per gli strumenti da saldare, fissare i blocchetti con la dima e avvitare le viti per fissarli. Una volta pulita la superficie d’installazione saldare i blocchetti e infine rimuovere la dima.

Una volta fissato l’apparecchio collegarlo al lettore per iniziare le misurazioni.
