Nei casi di: fratture superficiali su edifici civili e storico monumentali, pareti e ammassi rocciosi; porti, viadotti e manufatti; giunti strutturali e dighe in calcestruzzo; OTR consiglia il fessurimetro elettrico OG400.

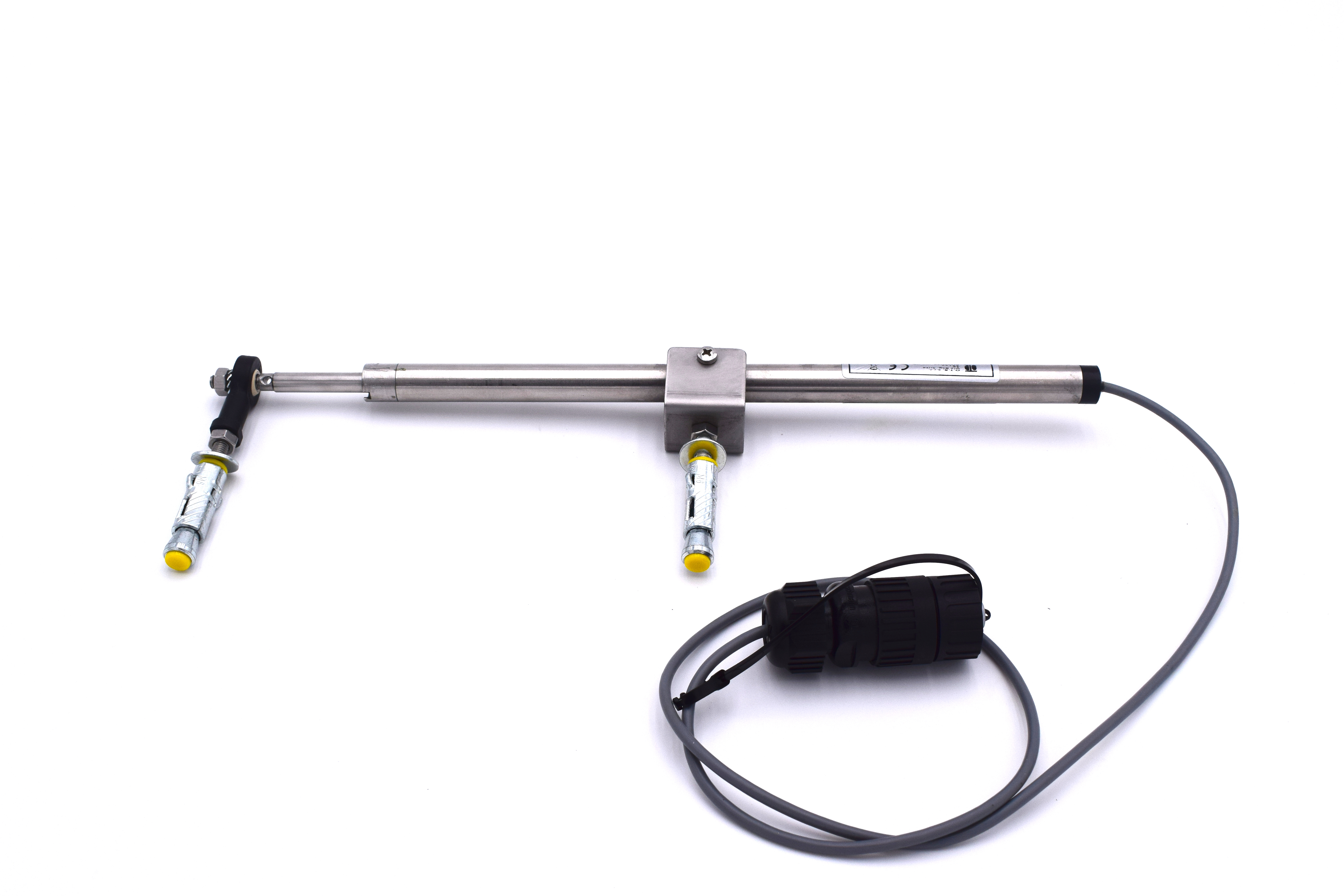

Lo strumento è composto da un trasduttore di spostamento alloggiato in un contenitore cilindrico reso stagno. All’estremità lo strumento è fissato ai lati con due ancoraggi alla frattura o al giunto.

Esistono vari tipi di fessurimetri per soddisfare ogni richiesta.

Essi possono essere potenziometrici o a corda vibrante con un amplia varietà di fondo scala. La resistenza elettrica della tecnologia è abbastanza bassa da permettere insensibilità ai disturbi e rumori elettrici esterni anche a moderate distanze.

Dopo consulto tecnico commerciale e relativa riflessione del cliente, lo strumento può essere fornito con misuratore manuale o automatico, minibox  e convertitore 4-20mA, se verrà ritenuto necessario.

Procedura d’installazione

Lo strumento viene fornito preassemblato per cui l’installazione è semplificata. I vari modelli differiscono solo per alcune caratteristiche e particolari meccanici.

Si procede come segue per il montaggio.

Prima dell’installazione dello strumento eseguire una lettura di controllo, con centralina, per definire la posizione iniziale dello strumento. Normalmente l’astina viene posizionata in modo che sia a metà campo di misura. Appoggiare strumenti e tasselli di ancoraggio a cavallo della fessura, allineando lo strumento alla direzione di spostamento prevista.

Eseguire con un trapano i fori per i tasselli e assemblare il tutto serrando i dadi. Eseguire più letture di controllo durante l’installazione per verificare che la posizione iniziale dello strumento sia quella prestabilita.

Lo strumento può anche essere riposizionato dopo l’installazione quando si è vicini a finecorsa. Si potrà quindi riadattare lo strumento: svitando il grano di bloccaggio, riposizionando il bloccaggio e riboccando il tutto. Vanno effettuate le misure sia prima che dopo la regolazione allo scopo di una corretta elaborazione dei dati.
