In caso di: misurazione della pressione interstiziale dei terreni saturi, monitoraggio sovrappressione indotta da sovraccarico o monitoraggio delle acque sotterranee in piezometri a tubo aperto o pozzi; consigliamo l’utilizzo dei Piezometri Elettrici OG200.

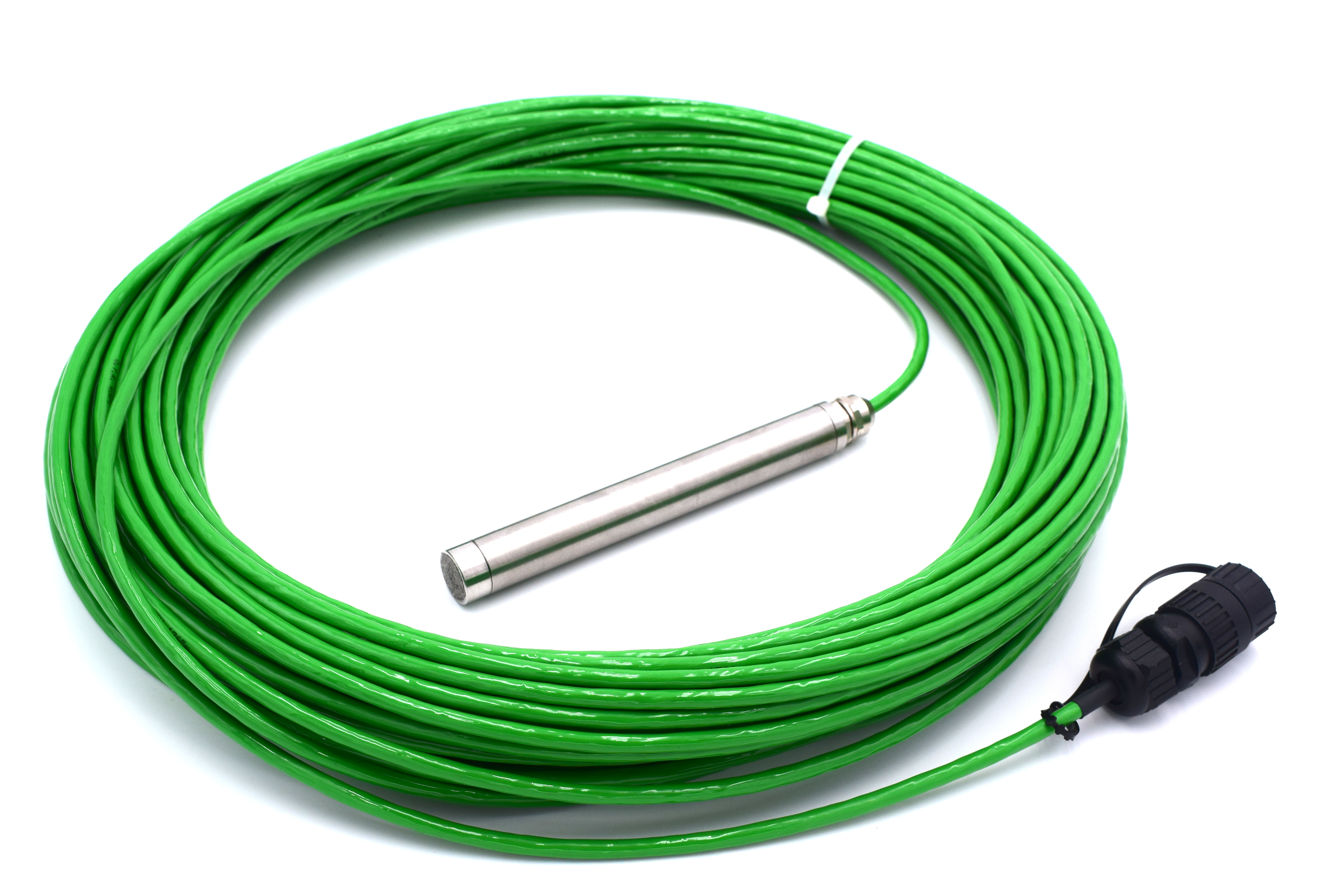

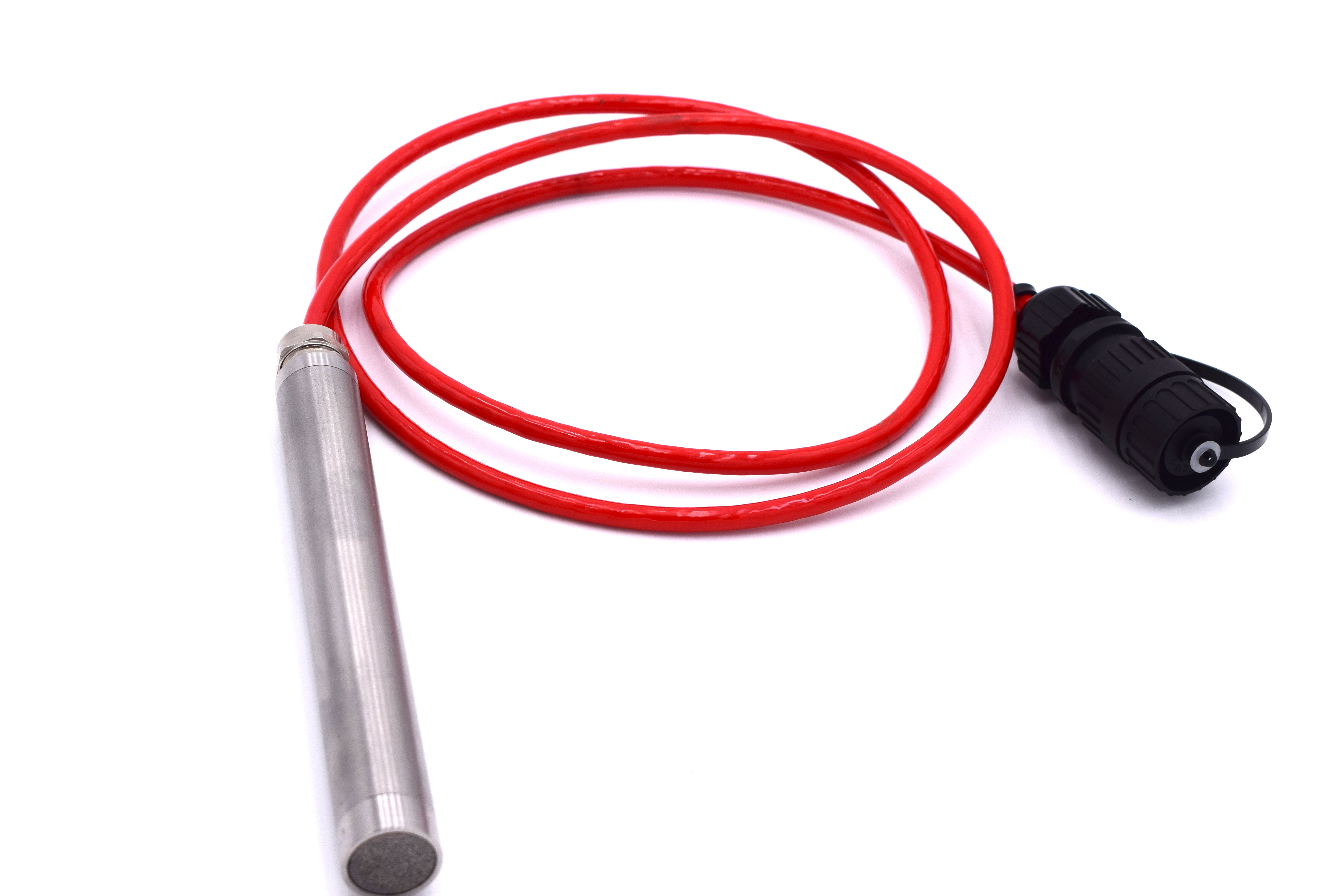

Sono costituiti da un corpo cilindrico di metallo contenente un trasduttore di pressione schermato da un filtro frontale poroso in acciaio sinterizzato o ceramica. Per garantire una tenuta a lungo termine l’elettronica è completamente immersa in resina.

Lo strumento funziona restituendo un segnale elettrico proporzionale alla pressione che l’acqua esercita sulla membrana solidale al sensore. Nel caso di misurazioni relative, non influenzate dalla pressione atmosferica, la membrana del sensore è in comunicazione con la pressione barometrica attraverso un tubicino di compensazione integrato nel cavo di segnale.

OTR dispone di piezometri per ogni fondo scala e cavi per ogni esigenza. Gli strumenti sono facilmente collegabili sia ai datalogger che ai misuratori manuali.

Come si installa?

Per l’installazione è necessario, in ogni caso, saturare il filtro dello strumento. La metodologia più semplice ed efficace è quella di farlo bollire per 10minuti in acqua e successivamente farlo raffreddare. Così facendo tutta l’aria verrà eliminata dal filtro.

Il piezometro viene installato all’interno di fori di perforazione con diametro interno utile ≥ 100mm, se necessario protetti da tubazione, o direttamente in terreno saturo, su rilevati o dighe.

Se si effettuano misure di pressioni relative il capillare di compensazione dev’essere protetto sigillandolo con una pinza ad un accendino, prima dell’inizio dell’installazione, e successivamente riaperto, prima dell’inizio misurazione. Lo strumento non rileverà valori corretti finché non verrà rimesso in contatto con la pressione atmosferica.

Per l’installazione in foro sono necessari: uno scandaglio, bentonite a palline e un secchio d’acqua.

Avvenuta la perforazione, partendo dallo strumento, verrà svolto il cavo elettrico marcandolo con nastro partendo dal filtro rispetto al piano di campagna, fino ad arrivare alla lunghezza necessaria di misura.

Riempire il secchio d’acqua pulita e immergerci il piezometro già assemblato al filtro pre-saturato.

Per mantenere la saturazione del tutto, infilare la sonda nel sacchetto di geotessuto, in dotazione, e riempire l’intercapedine tra strumento e calza con sabbia fine. Successivamente chiudere la calza e riporre il tutto in acqua.

Verificare la quota di fondo del foro con scandaglio e prima di calare lo strumento lavare il foro con acqua pulita.

Eseguire una misura test con la centralina per ottenere una misura iniziale e sollevare la tubazione di rivestimento di circa 100cm. Versare in foro circa 50cm di sabbia fine o ghiaietto verificando la quota con lo scandaglio. A questo punto calare lo strumento nella calza fino in fondo sul letto appena costituito da sabbia e ghiaia.

Recuperare la tubazione di rivestimento di altri 100cm e versare in foro altra sabbia/ghiaietto per ricoprire completamente lo strumento di circa 50-100cm.

Eseguire un’ulteriore lettura di controllo per verificare il funzionamento dell’apparecchiatura.

Ritirare il tubo di rivestimento di ulteriori 100cm, senza ruotarlo durante l’estrazione.

Realizzare 50-100cm di tappo di bentonite e completare il riempimento foro con sabbia o ghiaietto o acqua, cemento e bentonite. Concludere il recupero progressivo della tubazione di rivestimento.

Ad ogni passaggio descritto fin ora verificare le quote con lo scadaglio.

Al termine della posa realizzare in superficie un pozzetto di protezione. Verificare il funzionamento del sistema con un’ultima lettura di controllo.

Conviene aspettare alcune ore, perché il terreno si assesti, prima di realizzare le prime misure.

Nel caso d’installazione diretta nel terreno, si apre una trincea di ampiezza 50cm e profondità 30-50m. Si realizza una tasca all’interno della trincea, per la posa del piezometro e si procede con una lettura “in aria” per conoscere la pressione barometrica.

Dopo aver immerso il piezometro in acqua e averlo assemblato con il filtro, si infila nella calza di geotessuto riempiendo l’intercapedine che si crea con sabbia fine e si chiude il tutto, che verrà poi immerso in acqua per mantenerne la saturazione.

Successivamente la sonda verrà posata nella trincea nel punto predisposto, coperta e compattata delicatamente con materiale fine per evitarne il danneggiamento.

Si procederà stendendo il cavo in modo lasco per evitare che si rompa a causa degli assestamenti del terreno.

Si continua a coprire il cavo con materiale fine e al termine della posa si eseguirà un’ultima lettura di controllo per verificare il corretto funzionamento della strumentazione.
